Hinweise zu den E-Type Versionen der Kettenführungen "Dreist" und "ZweiG"

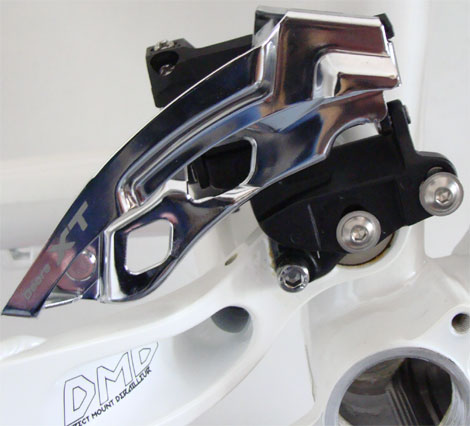

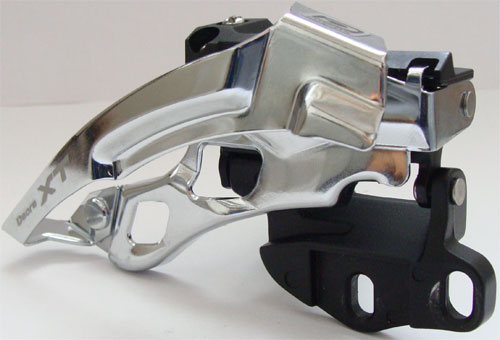

← Die Darstellung links zeigt einen E-Type Umwerfer. Dieser wird nicht mit einer Schelle sondern mit zwei Schrauben montiert.
Gelegentlich wird diese Art der Befestigung auch fälschlich als "DirectMount" bezeichnet. Dies meint nur die Montageart.

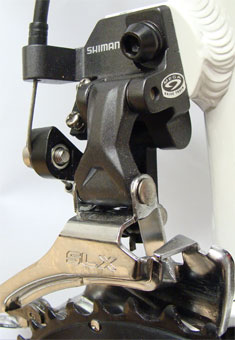

Die rechte Darstellung zeigt einen echten "DirectMount" Umwerfer. Dieser wird mit nur eine Schraube an einer speziell geformten Aufnahme am Rahmen befestigt.  →

E-Type Version NICHT erforderlich E-Type Version erforderlich

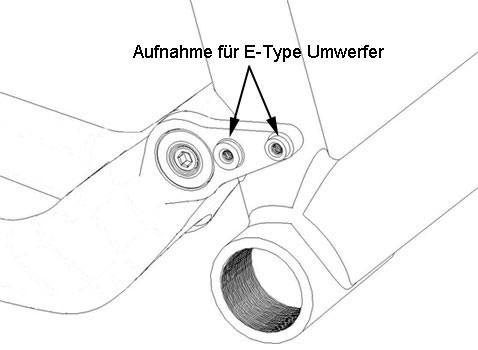

↑ Der E-Type Umwerfer ist mit beiden Schrauben am Hinterbau montiert und federt mit. ↓

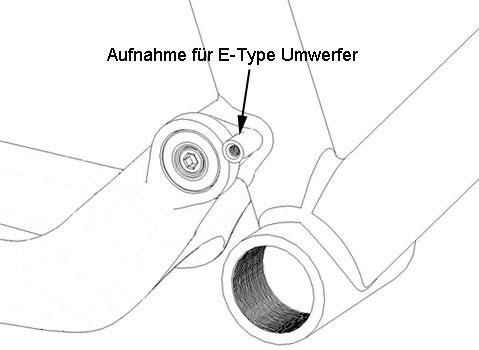

↑ Es befindet sich nur ein Aufnahmegewinde für den E-Type Umwerfer im Hauptrahmen.

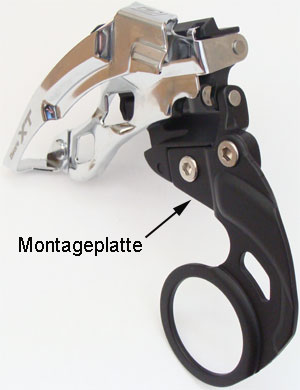

Der Umwerfer ist zusätzlich mit einer Montageplatte am Innenlager geklemmt. →

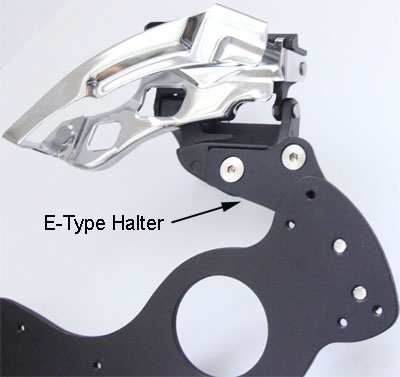

Bei den Kettenführungen "Dreist ET" und "ZweiG ET" und dem Kettenfänger "Innig ET" ersetzt der E-Type Halter die Originalmontageplatte. ↓
